Olá, vamos falar sobre algo que tem aparecido em meus DMs e em feiras comerciais ultimamente: o diâmetro mínimo do fio que você pode realmente conseguir ao usar uma máquina de crimpagem dupla com rosca de extremidade única e selagem de fio. Como fornecedor desta máquina exata, respondi a essa pergunta mais vezes do que posso contar - e não é uma resposta única para todos. Vamos detalhar isso sem jargão, porque se você trabalha no setor automotivo, eletrônico ou em qualquer setor que precise de vedação e crimpagem de fios confiáveis, você precisa de conversa de verdade, não de bobagens de livros didáticos.
Primeiro, vamos recapitular o que nossa máquina faz, só para ter certeza de que estamos na mesma página. A máquina de vedação de fio de crimpagem dupla com rosca de extremidade única (sim, esse é o nosso pão com manteiga) realiza duas etapas principais de uma só vez: crimpagem de um terminal na extremidade do fio e enfiar uma vedação à prova d'água na mesma extremidade - tudo de um lado, sem etapas extras. É um salva-vidas para linhas de produção que odeiam lidar com vedações desalinhadas ou crimpagens irregulares, mas quando se trata de fios minúsculos, a matemática fica complicada muito rapidamente. Já recebi clientes com fios 22 AWG pensando: “Isso deve funcionar, certo?” apenas para perceber que eles precisam se aprofundar um pouco mais nas especificações da máquina.
Então, qual é o diâmetro mínimo do fio? Antes de chegar aos números, vamos explicar por que isso é importante. Se o seu fio for muito fino para a máquina, você terá três grandes problemas: a crimpagem não segura (então sua conexão falha sob vibração ou calor), a vedação não desliza diretamente (vazando umidade, o que mata os eletrônicos) e você estará desperdiçando materiais porque metade das peças é descartada. Vimos linhas passarem de 99% de rendimento para 70% só porque alguém escolheu um fio que era pequeno demais para sua máquina – fim de jogo para alvos de mudança.
Agora, vamos entrar nos números reais. O ponto ideal de nossa máquina para diâmetro mínimo de fio é 0,12 mm², o que se traduz em aproximadamente 24 AWG (American Wire Gauge) para fio de cobre sólido ou trançado. Espere, espere – “aproximadamente” é a palavra-chave aqui. Não se trata apenas do AWG; trata-se da contagem de fios, do material do condutor e até mesmo da espessura do isolamento. Por exemplo, um fio de cobre sólido de 0,12 mm² é muito mais estável para esta máquina do que um fio fino de 0,12 mm² (como fios 40 AWG torcidos juntos). O material fino é super frágil, portanto, quando a máquina passa a vedação e aplica a crimpagem, o condutor pode entortar ou alargar, causando crimpagens ruins. Eu sempre digo aos clientes: se o seu fio for feito com mais de 30 fios por condutor, pode ser necessário aumentar até 0,15 mm² (26 AWG) para manter a consistência.
Vamos comparar isso com nossas outras máquinas para colocar em perspectiva. Se você estiver lidando com fios ainda menores - digamos 26 AWG e menores - você pode querer dar uma olhada em nossa máquina automática de crimpagem de terminal de cabeça única e inserção de plugue à prova d'água. Esse modelo tem uma cabeça de crimpagem mais leve e um mecanismo de rosqueamento mais preciso construído apenas para fios de bitola menor, enquanto nossa máquina Double Crimp é otimizada para a faixa intermediária, onde a resistência e a confiabilidade da vedação são mais importantes. E se você estiver realizando malabarismos com várias etapas - decapagem, crimpagem, vedação - tudo em uma peça, a máquina de decapagem, crimpagem e inserção de vedação à prova d'água KWS-C2000-FS pode ser uma opção melhor, mas isso é para outra conversa.
Espere, vamos mergulhar no design da máquina porque é por isso que o diâmetro mínimo não é negociável de 0,12 mm² (24 AWG) para nossa unidade padrão. A parte de rosqueamento de extremidade única exige que a vedação deslize suavemente sobre o isolamento do fio, certo? Se o isolamento for muito fino em um fio minúsculo, as guias de alimentação da máquina podem prendê-lo ou a vedação pode ficar presa no meio do caminho. Depois, há a crimpagem dupla: o cano que se prende ao condutor tem dimensões específicas. Se você colocar um fio menor que 0,12 mm² nesse cilindro, a ferramenta de crimpagem não comprimirá o condutor o suficiente para fazer uma conexão elétrica confiável. Será como tentar grampear um pedaço de papel na parede com um martelo – sem mordida, sem trabalho.
Devo também mencionar variáveis que podem alterar esse mínimo. Se estiver trabalhando com fio de alumínio em vez de cobre, será necessário ir até 0,15 mm². O alumínio é mais macio, por isso comprime mais durante a crimpagem, o que significa que um fio menor não preencherá o cilindro de crimpagem adequadamente. E se a sua aplicação for para ambientes agressivos, como sob o capô de um carro, onde faz calor e vibra 24 horas por dia, 7 dias por semana, aumente esse mínimo para 0,14 mm² (25 AWG) apenas para adicionar um buffer de segurança. Há algum tempo, tivemos um cliente que usava fio de alumínio 25 AWG em chicotes elétricos de veículos off-road, e mudar para o mínimo ajustado de nossa máquina proporcionou 10 vezes menos falhas de crimpagem do que sua configuração antiga.
O que acontece se você tentar passar um fio menor que o mínimo da máquina? Já vi isso acontecer uma dúzia de vezes. Um cliente experimentou 26 AWG em nossa máquina Double Crimp padrão, e o mecanismo de rosqueamento continuou desalinhando a vedação – portanto, 15% das peças tinham vedações que não estavam totalmente encaixadas, causando vazamentos em seus componentes eletrônicos marítimos. Outro tentou 23 AWG (espere, na verdade é maior que o nosso mínimo, então funcionou bem), mas não, espere – 22 AWG é outro comum. Não, vamos voltar ao erro: um cliente de telecomunicações usou fio trançado 27 AWG, e o cilindro de crimpagem não conseguia segurar os fios finos, então as conexões se soltariam quando as unidades fossem enviadas. Eles acabaram mudando para a máquina automática de crimpagem de terminal de cabeça única e inserção de plugue à prova d'água, que possui um cilindro de crimpagem menor e guias de rosqueamento ajustáveis para aquele fio minúsculo. Isso resolveu seus problemas de rendimento da noite para o dia.
Então, como você descobre se o seu fio está igual ou acima do mínimo para nossa máquina de vedação de fio de crimpagem dupla com rosqueamento de extremidade única? Primeiro, meça a área da seção transversal do condutor (em mm², não apenas em AWG – o AWG pode variar um pouco entre fornecedores, especialmente para fios trançados). Se for 0,12 mm² ou superior, cobre sólido, você está pronto para prosseguir. Se estiver encalhado, verifique a contagem de fios; se tiver 30 fios ou menos, 0,12 mm² funciona. Se forem mais de 30 fios, 0,15mm² no mínimo. Alumínio? 0,15 mm², não importa o que aconteça. Ambiente hostil? Adicione 0,02 mm² a esse número.
Vamos também falar sobre por que nossa máquina foi projetada dessa forma, não para ser difícil, mas porque testamos isso em centenas de linhas de produção. Executamos milhares de crimpagens com fios de 0,10 mm² a 0,20 mm² e descobrimos que abaixo de 0,12 mm² a taxa de erro aumentou 25% – um valor muito alto para a maioria dos fabricantes. A etapa de rosqueamento é o ponto fraco aqui: a máquina tem que passar o fio direto pela vedação, e um fio superfino pode entortar nas guias, fazendo com que a vedação fique distorcida. Essa distorção leva a vazamentos, que são um grande problema em qualquer indústria que se preocupa com durabilidade.

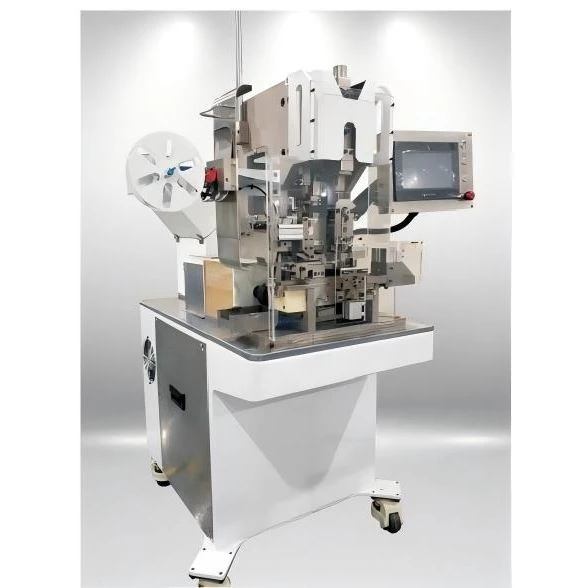

Agora, se você estiver trabalhando com fios que são pequenos demais para nossa máquina Double Crimp, não entre em pânico - temos opções. Como mencionei anteriormente, a máquina automática de crimpagem de terminal de cabeça única e inserção de plugue à prova d'água é construída para fios tão pequenos quanto 0,08 mm². Possui guias microajustáveis que mantêm reto até o fio mais fino enquanto passa a vedação e um mini cilindro de crimpagem com tamanho perfeito para aqueles condutores minúsculos. E se você precisar lidar com peças mais complexas, como remover o isolamento primeiro, a máquina de decapagem, crimpagem e inserção de vedação à prova d'água KWS-C2000-FS pode lidar com isso, mantendo o processo preciso.
Aqui vai uma dica profissional rápida: se você não tiver certeza, envie-nos uma amostra do seu fio e poderemos testá-lo gratuitamente em nossas máquinas de demonstração. Sem condições. Faremos 500 crimpagens, verificaremos a força de tração da crimpagem, inspecionaremos o assentamento da vedação e informaremos exatamente se o seu fio atende ao mínimo ou se você precisa fazer ajustes. Isso é muito melhor do que adivinhar e desperdiçar milhares de peças descartadas.
Espere, devo abordar um mito comum que ouço: “A classificação da máquina diz que ela pode lidar com qualquer coisa, certo?” Não, as classificações das máquinas são baseadas em condições ideais e não na produção no mundo real. As especificações da nossa máquina dizem que ela funciona com 0,12 mm² ou mais, mas esse não é um número aleatório – ela foi testada para produção consistente e de alto rendimento em mais de 10.000 ciclos. Se você empurrar abaixo disso, verá tempo de inatividade, peças descartadas e operadores frustrados. Construímos nossa máquina de crimpagem dupla com rosca de extremidade única para ser confiável em linhas movimentadas, não apenas uma unidade de demonstração de laboratório.
Deixe-me encerrar para que fique claro. O diâmetro mínimo do fio para nossa máquina padrão de crimpagem dupla com rosqueamento de extremidade única é 0,12 mm² (24 AWG) para cobre sólido, com ajustes para fios trançados (mais de 30 fios precisam de 0,15 mm²), alumínio (0,15 mm²) e ambientes agressivos (adicionar 0,02 mm²). Se o seu fio for menor do que isso, verifique nossa máquina automática de crimpagem de terminal de cabeça única e inserção de plugue à prova d'água ou máquina de decapagem, crimpagem e inserção de vedação à prova d'água KWS-C2000-FS para obter melhores resultados.
No final das contas, acertar o diâmetro do fio não é apenas uma questão de marcar uma caixa - trata-se de garantir que seus produtos durem, que sua linha funcione perfeitamente e que você não desperdice dinheiro consertando problemas evitáveis. Se você tiver dúvidas sobre sua aplicação específica, entre em contato. Ajudamos linhas automotivas a médicas a descobrir suas necessidades de fios e podemos ajudar as suas também.
Referências
- "Terminação de crimpagem elétrica: melhores práticas para confiabilidade", Wire Processing Technology Magazine, 2022.
- "Inserção de vedação à prova d'água para chicotes elétricos automotivos", documento técnico internacional SAE, 2021.
- "Efeitos do diâmetro do condutor no desempenho da junta de crimpagem", IEEE Transactions on Components, Packaging, and Manufacturing Technology, 2020.
